Máquinas de barramento

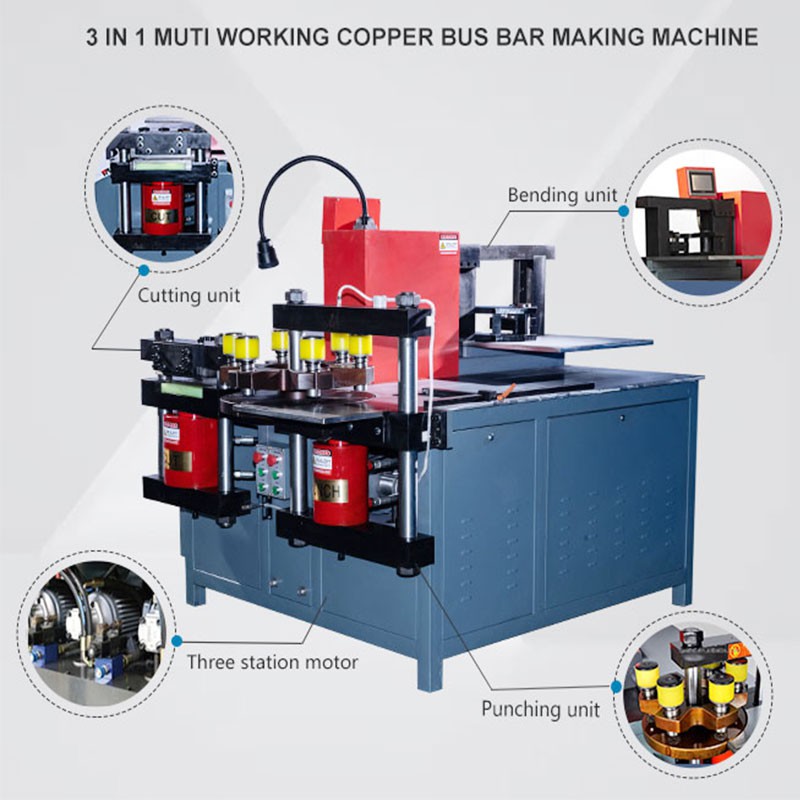

A máquina possui três unidades de processamento: perfuração, cisalhamento e flexão e é controlado pelo alemão Siemens Plc. Sua principal função é processar barras de cobre e alumínio de diferentes especificações. Você só precisa selecionar a unidade de processamento correspondente para concluir rápida e facilmente o processamento de barras de cobre e alumínio.

Enviar inquérito

Descrição

Parâmetro de produtos

Dsmx -803 Esk Máquinas de barramento parâmetros do equipamento:

Força Nominal (KN): 800

Dado de perfuração. Range (mm): £4.3~ф36

Máx. espessura (mm): 20

Máx. Largura (mm): 300

Máx. espessura de cisalhamento (mm): 20

Máx. Largura de cisalhamento (mm): 300

Máx. Largura da flexão horizontal (mm): 300

Máx. Espessura horizontal de Bendind (mm): 20

Máx. Tamanho da flexão vertical (mm): 10 × 100

Poder (KW): 3 × 7,5kW

Precisão de flexão (grau): ± 1 grau

Repita a precisão de flexão (grau): ± 0. 3 graus

Tensão nominal: 380V

Dimensão externa (mm): 2050 × 1600 × 1650

Peso total (kg): 2100

Detalhes dos produtos

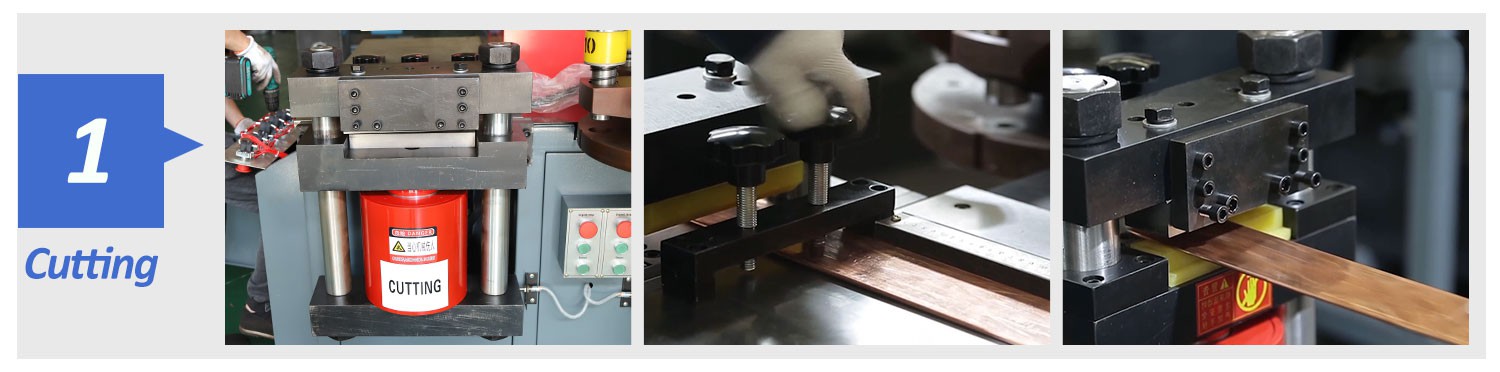

E estação de cisalhamento:
Vantagens estruturais: A estação de cisalhamento de barramento de cobre adota uma estrutura de cisalhamento de cilindro de óleo grande de duas colunas, com uma seção transversal plana, sem desperdício, sem rebarbas, sem ângulos desmoronados, estrutura integrada de forjamento, tensão otimizada e sem deformação após o uso a longo prazo.
Tecnologia da lâmina: as lâminas superior e inferior são instaladas verticalmente e paralelas, e a incisão é suave e livre de revas.
Capacidade de cisalhamento: pode cisgar 20 mm de espessura e barramentos de cobre\/alumínio de 300 mm de largura.

cut

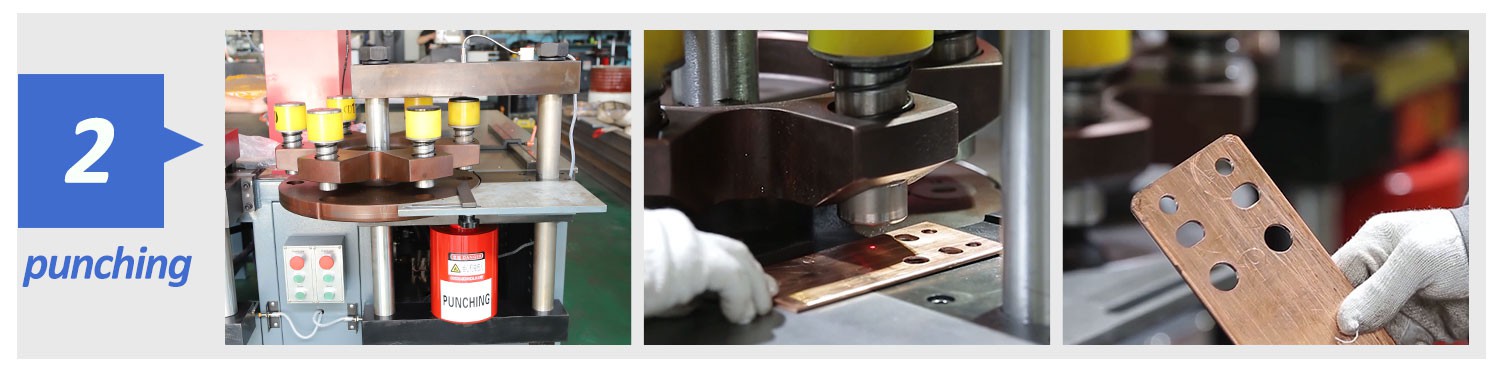

E estação de perfuração:
Produção colaborativa e eficiente de várias estação: a estação de perfuração pode operar em paralelo com cisalhamento, flexão e outras estações, e os processos são independentes e não interferem entre si, o que diminui muito o ciclo de processamento.
Design da estação:
Biblioteca da estação da torre: A torre integrada de seis estação adota ferro dúctil para melhorar a concordância do molde, prolongar a vida e alterar o molde de maneira eficiente e conveniente.

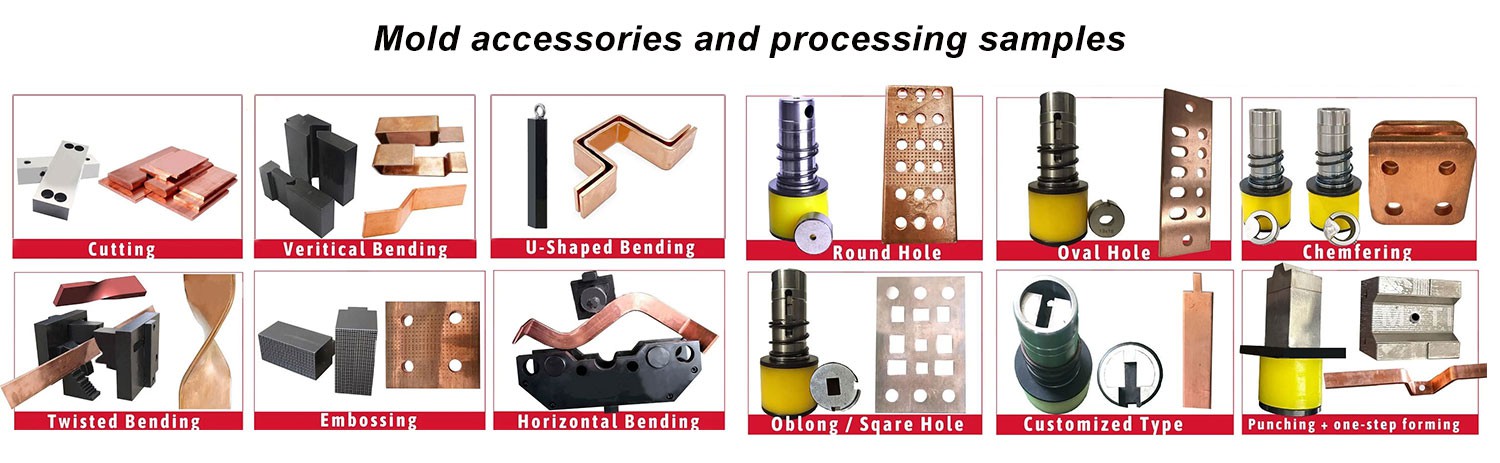

Molde de perfuração:
Personalização: suporta a personalização de várias formas, como redondo, orifício da cintura, orifício quadrado em forma especial, etc.;
Alta qualidade: o aço da ferramenta CR12MOV é selecionado, que é rico em dureza, resistente ao desgaste e durável;
Fácil de manter: o soco superior é destacável, fácil de substituir e reduz o custo de uso.

punch

& Estação de flexão fechada
Fácil de operar e preciso em medição. O Workbench possui uma régua de aço embutida, que pode medir rapidamente o tamanho do barramento e melhorar a eficiência do trabalho.
Equipado com um sistema CNC inteligente, a tela CNC é colocada diretamente acima para facilitar a operação e a visualização. Digite a espessura do barramento, a altura, o comprimento e outros parâmetros, e o sistema calcula automaticamente seis ângulos de flexão, como L-Type, U-Type e Z-Type, que são eficientes e precisos.
Suporta vários métodos de flexão, como flexão plana, flexão vertical, tipo U e Z-type. A substituição do molde também pode realizar processos especiais, como gravação e prensagem de terminais, que podem atender de forma flexível várias necessidades complexas de processamento.

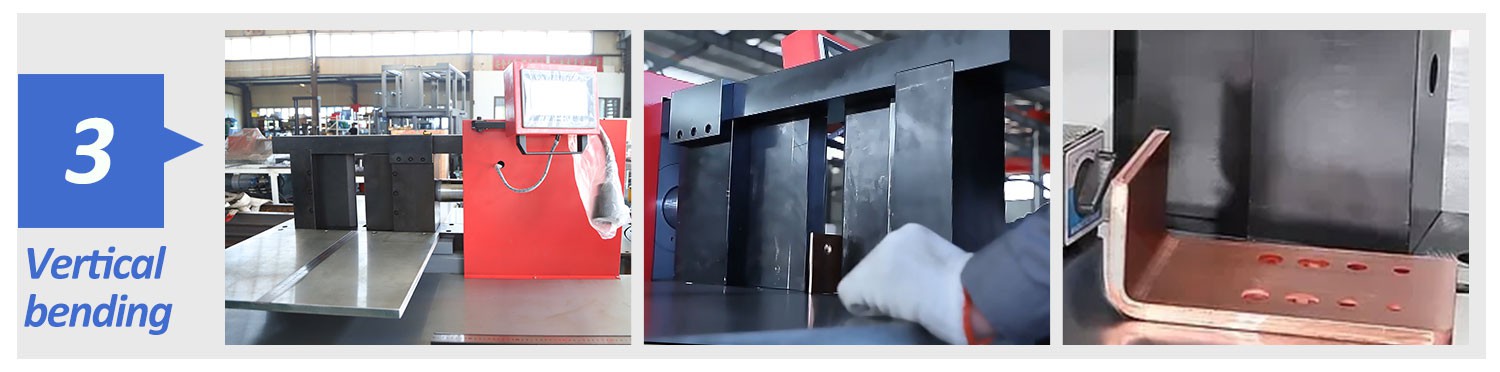

Vertical bending mold

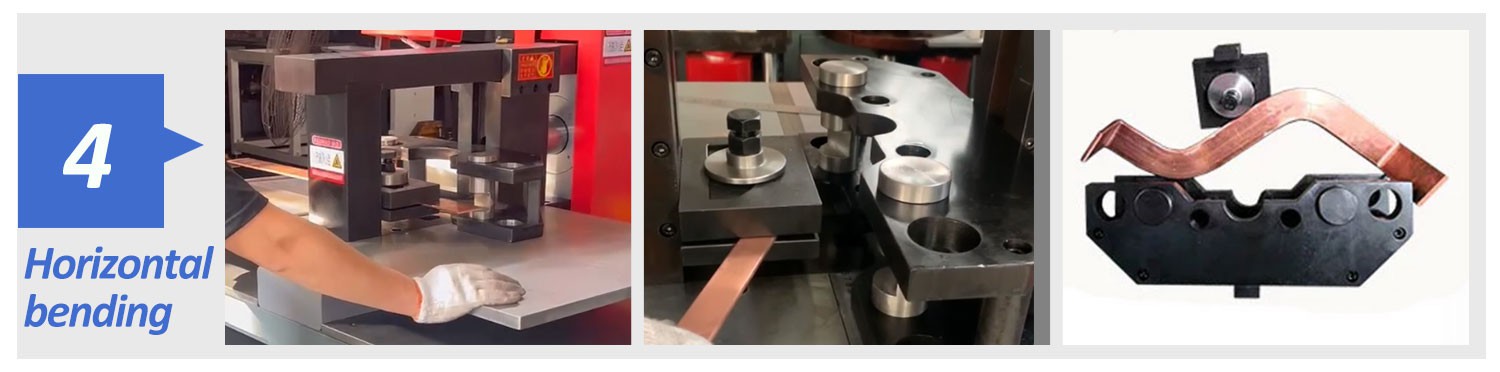

Horizontal bending mold

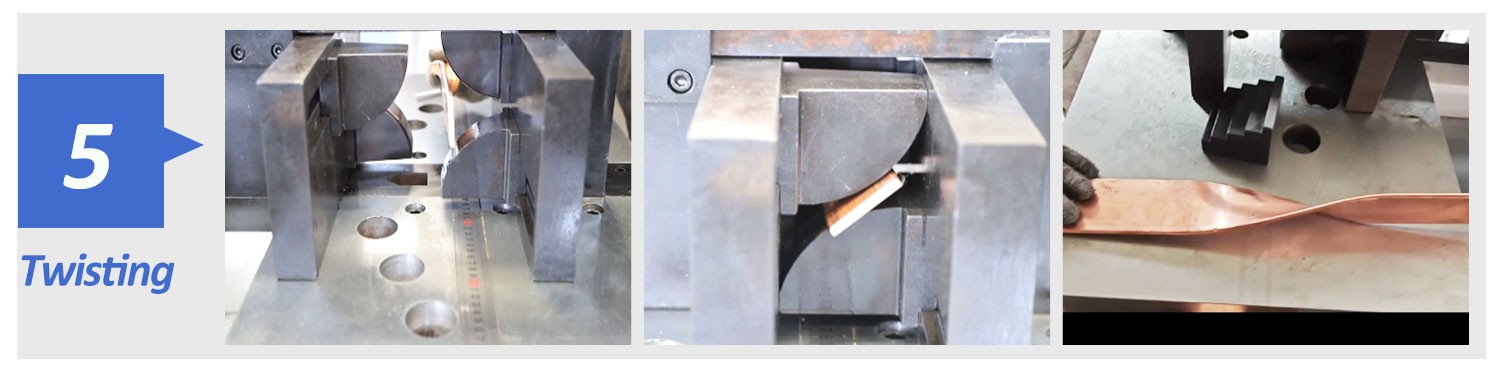

Twisting Mould

E estação hidráulica

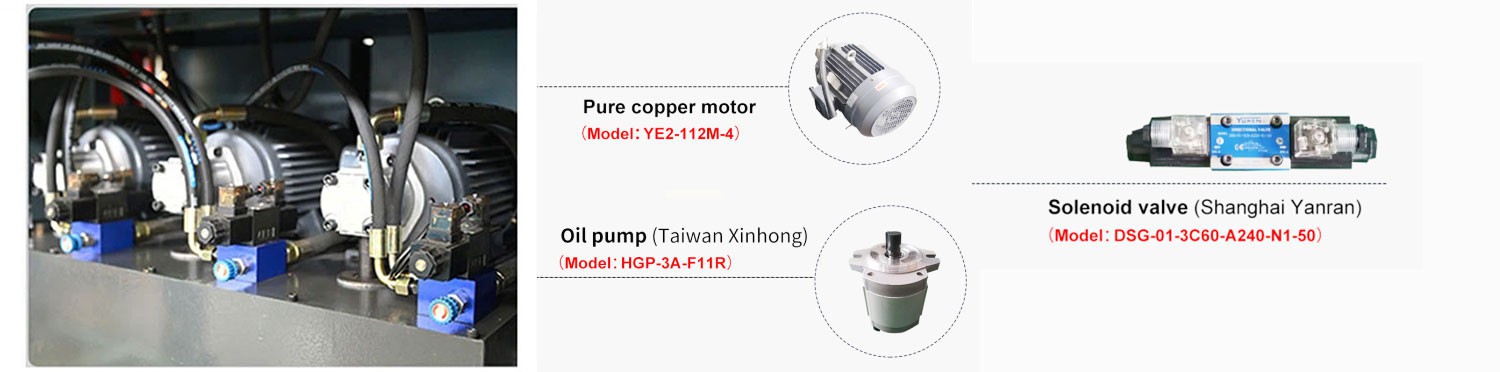

Nossa estação hidráulica da máquina de processamento de barramento está equipada com 3 motores de cobre puros, 3 válvulas solenóides, 3 bombas de óleo, medidores de nível de óleo e válvulas de regulação de pressão. Possui energia estável, operação flexível e segura. Seja processamento pesado ou ajuste fino, ele pode fornecer suporte confiável para a produção de barramento!

Hydraulic Oil Pump
