Máquina de processamento de barramento de bujão automático servo motor

Descrição do produto

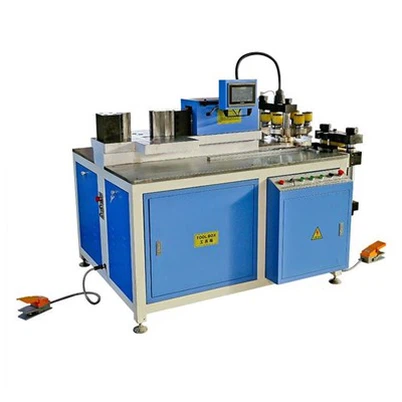

Máquina de processamento de barramento de bujão automático servo motor

503ESK-PO produto possui três estações de processamento para puncionamento, cisalhamento e dobra,

e é projetado com três sistemas hidráulicos independentes. A perfuração, corte e

estações de dobra podem funcionar simultaneamente.

(1) A estação de perfuração controla as coordenadas de perfuração através de servo motores e PLC,

permitindo posicionamento e puncionamento contínuos de peças porosas, o que é eficiente e preciso.

(2) A estação de corte controla automaticamente o tamanho do bloco de corte através de servo motores e PLC,

tornando-o conveniente e eficiente.

(3)A estação de dobra controla o comprimento de dobra através de um servo motor, localiza automaticamente

a posição de bloqueio do material e pode obter um programa para localizar vários ângulos e posições de dobra.

Parâmetros técnicos

 Detalhes do produto

Adotando sistema de controle de material de parada servo, dividido em:

modo de corte,modo de perfuração e modo de flexão

▶ Modo de corte conforme mostrado na figura:
(1) Defina o mesmo comprimento para cortar várias peças
(2) Defina comprimentos diferentes para cortar peças múltiplas e peças únicas de comprimentos diferentes.

O modo de perfuração é mostrado na figura:

(1) Defina vários furos irregulares com coordenadas diferentes e preencha as coordenadas diretamente

(2) Defina uma variedade de modelos: 1 furo, 2 furos, 4 furos, etc.o modelo.

O modo de flexão é mostrado na figura:

(1) A interface do usuário é intuitiva e fácil de entender.

(2) Desempenho estável e operação fácil

(3)Alta precisão de flexão e boa repetibilidade de operação

Características do produto

Estação de corte:

Estrutura de cisalhamento de coluna dupla, seção plana, sem desperdício, sem rebarbas, sem cantos colapsados. Sem rebarbas,

sem cantos colapsados.

Estação de perfuração:

É uma mesa giratória de seis modos, feita em ferro fundido dúctil, que não necessita troca de molde,

reduz a operação incorreta devido a mudanças frequentes de molde e reduz a taxa de danos dos moldes.

O carrossel é parte integrante, o que garante o alinhamento absoluto da parte superior e inferior

molda e melhora a concentricidade dos moldes, e a vida útil dos moldes é

muitomelhorou.

Estação de dobra:
A estrutura de dobra fechada torna mais uniforme o processamento de dobra plana e gravação em relevo.

Melhore muito a precisão do posicionamento repetido na produção em massa. Também adota trabalho de camada dupla

mesa, que percebe o verdadeiro sentido de três estações de trabalho trabalhando ao mesmo tempo sem afetar

uns aos outros.

Controle CLP:
Adotando um sistema de computação completo da Siemens, o controle CNC é alcançado através da cooperação

de PLC e sensores de deslocamento, tornando a flexão mais precisa. O equipamentoautomaticamente

calcula o comprimento de corte, ângulo de flexão e ponto de flexão, tornando a operação simples

e fácil de usar.

Exibição de amostra

Aplicação do produto

A máquina de barramento é adequada principalmente para a indústria de fabricação de alta e baixa tensão

Comutadore transformadores, e é usado para adicionar especificações de barramentos de cobre e alumínio.
